Volkswagen ID.3: Piezas del juego de herramientas de a bordo

El contenido del juego de herramientas de a bordo depende del país y del equipamiento. A continuación se relacionan todas las herramientas que podrían ir incluidas.

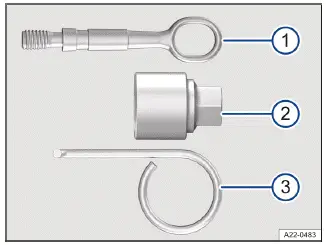

Fig. 1 Piezas de las herramientas de a bordo (representación esquemática).

1. Argolla de remolque enroscable
2. Adaptador para los tornillos de rueda antirrobo. Volkswagen recomienda llevar siempre el adaptador para los tornillos de rueda en el vehículo, junto con las herramientas de a bordo. En el frontal del adaptador va grabado el código para los tornillos de rueda antirrobo. Con este código es posible conseguir un adaptador de repuesto en caso de pérdida. Por ello, es aconsejable anotar este código y guardarlo en algún lugar fuera del vehículo.
3. Gancho para extraer los tapacubos, centrales o integrales, o las caperuzas de los tornillos de rueda.

Herramientas de a bordo adicionales

Los vehículos que llevan de fábrica neumáticos de invierno tienen herramientas de a bordo adicionales. Estas no tienen que llevarse siempre en el vehículo.

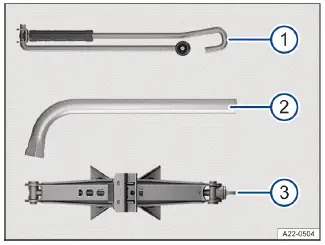

Fig. 2 Piezas adicionales de las herramientas de a bordo (representación esquemática).

1. Manivela
2. Llave de rueda para soltar y apretar los tornillos de rueda
3. Gato. Antes de guardarlo, hay que retraer la garra por completo.

Manómetro para neumáticos

En algunos países puede haber, además, un manómetro en el vehículo.

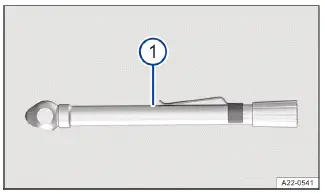

Fig. 3 Pieza adicional de las herramientas de a bordo (representación esquemática).

1. Comprobador de la presión de los neumáticos (en función del país)

Mantenimiento del gato

Si las herramientas de a bordo incluyen un gato, este no necesita, por lo general, ningún tipo de mantenimiento periódico.

1. En caso necesario, lubríquelo con grasa universal.

• Situar el limpiaparabrisas en la posición de servicio
• Limpieza y cambio de las escobillas limpiacristales

Situar el limpiaparabrisas en la posición de servicio

En la posición de servicio, los brazos del limpiacristales se pueden levantar del parabrisas.

Activar la posición de servicio con la palanca del limpiacristales

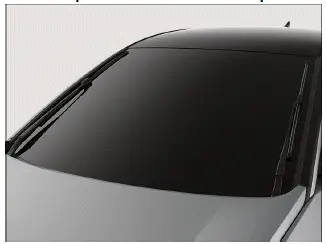

Fig. 1 Limpiacristales en posición de servicio (representación esquemática).

1. Cierre el capó delantero y las puertas del conductor y del acompañante.
2. Conecte el encendido y vuelva a desconectarlo.
3. Pulse brevemente la palanca del limpiacristales en dirección al "barrido breve" (→ Limpiacristales) .

Activar la posición de servicio en el menú de salida

La posición de servicio de las escobillas limpiaparabrisas también se puede activar en el menú de salida por un tiempo limitado. Para ello, el encendido tiene que estar desconectado.

Levantar del parabrisas los brazos del limpiacristales

1. Antes de levantar los brazos del limpiacristales, sitúelos en la posición de servicio→ .
2. Agarre y levante los brazos del limpiacristales solo por la zona donde va fijada la escobilla.

Apoyar los brazos del limpiacristales en el parabrisas

1. Antes de emprender la marcha, coloque los brazos del limpiacristales con cuidado sobre el parabrisas agarrándolos solamente por la zona donde va fijada la escobilla.
2. Con el encendido conectado, presione brevemente la palanca del limpiacristales en dirección al "barrido breve".

   Los brazos del limpiacristales vuelven a su posición de partida.

AVISO

Si se realizan trabajos descuidadamente en los brazos del limpiacristales, el capó delantero, el parabrisas y dichos brazos pueden sufrir daños.

• Levante los brazos del limpiacristales con cuidado y únicamente cuando estén en la posición de servicio.
• No abra nunca el capó delantero si los brazos del limpiacristales están levantados.
• Antes de emprender la marcha, coloque siempre los brazos del limpiacristales con cuidado sobre el parabrisas.

Limpieza y cambio de las escobillas limpiacristales

Las escobillas limpiacristales montadas de fábrica van provistas de una capa de grafito. Esta capa es la responsable de que el barrido sobre el cristal tenga lugar de forma silenciosa. Si la capa está dañada, entre otras cosas aumentará el ruido al producirse el barrido sobre el cristal.

Compruebe con regularidad el estado de las escobillas limpiacristales. Si las escobillas se deslizan con dificultad, cámbielas en caso de deterioro o límpielas si están sucias → .

Si las escobillas limpiacristales están dañadas, se deberían cambiar inmediatamente. En talleres especializados debidamente cualificados se pueden adquirir escobillas limpiacristales. Volkswagen recomienda un concesionario Volkswagen.

Limpiar las escobillas

Limpiar las escobillas limpiacristales

Limpiaparabrisas: Antes de levantar los brazos del limpiacristales, sitúelos en la posición de servicio.

1. Levante los brazos agarrándolos únicamente por la zona donde va fijada la escobilla.
2. Limpie las escobillas cuidadosamente con una esponja húmeda→ .
3. Apoye los brazos del limpiacristales sobre el cristal con cuidado.

Cambiar las escobillas limpiacristales del parabrisas

Fig. 1 Cambiar las escobillas limpiacristales del parabrisas.

1. Tecla de desbloqueo de la escobilla limpiacristales



1. Antes de levantar los brazos del limpiacristales, sitúelos en la posición de servicio.
2. Levante los brazos agarrándolos únicamente por la zona donde va fijada la escobilla.
3. Mantenga presionada la tecla de desbloqueo y retire al mismo tiempo la escobilla en el sentido de la flecha → fig. 1 (1) .
4. Inserte una escobilla nueva de la misma longitud y tipo en el brazo correspondiente del limpiacristales hasta que encastre.
5. Apoye los brazos del limpiacristales sobre el parabrisas con cuidado.

Cambiar la escobilla limpiacristales de la luneta

Fig. 2 Cambiar la escobilla limpiacristales de la luneta.

1. Tecla de desbloqueo de la escobilla limpiacristales



1. Para levantar un brazo del limpiacristales, agárrelo solo por la zona donde va fijada la escobilla.
2. Levante el brazo del limpiacristales y retírelo hacia atrás.
3. Mantenga pulsada la tecla de desbloqueo → fig. 2 (1) .
4. Doble la escobilla en dirección al brazo del limpiacristales→ fig. 2 (A) y retírela al mismo tiempo en el sentido de la flecha B . Es probable que tenga que emplear bastante fuerza.
5. Inserte una escobilla nueva de la misma longitud y tipo en el brazo del limpiacristales en el sentido contrario al de la flecha → fig. 2 (B) hasta que encastre. Para ello, la escobilla debe estar doblada→ fig. 2 (A) .
6. Apoye el brazo del limpiacristales sobre la luneta con cuidado.

ADVERTENCIA

Cuando se utilizan escobillas limpiacristales desgastadas o sucias, se reduce la visibilidad y aumenta el riesgo de que se produzcan accidentes y lesiones graves.

• Limpie siempre las escobillas limpiacristales cuando estén sucias.
• Sustituya las escobillas siempre que estén en mal estado o desgastadas y ya no limpien los cristales lo suficiente.

AVISO

Si se limpian las escobillas limpiacristales o los cristales con productos de limpieza inadecuados, se pueden producir daños.

• No limpie las escobillas limpiacristales ni los cristales con combustible, quitaesmalte, diluyente de pintura ni líquidos similares.
• No limpie las escobillas limpiacristales con esponjas duras ni objetos afilados.

Si quedan restos de cera de la instalación de lavado automático u otros productos de conservación en los cristales, los limpiacristales podrían tener dificultades para deslizarse. Elimine los restos de cera con un producto especial o paños de limpieza.

Introducción al tema

Antes de cambiar una lámpara o un diodo luminoso (LED ), compruebe si están averiados. Por lo general, el usuario puede cambiar él mismo las lámparas convencionales. Si, en función del modelo y del equipamiento, la iluminación exterior es de tecnología LED, no podrá cambiar usted mismo las unidades de iluminación LED ni los diodos luminosos por separado. La avería de algúnL ED puede ser un indicio de que se averiarán otros. En este caso, acuda a un taller especializado debidamente cualificado, solicite la comprobación de las unidades de iluminación LED y, si es necesario, su sustitución. Volkswagen recomienda un concesionario Volkswagen.

Circular con los dispositivos de iluminación exterior averiados puede estar prohibido.

Especificaciones adicionales de las lámparas

Las especificaciones de algunas de las lámparas montadas de fábrica pueden diferir de las de las lámparas convencionales. La denominación correspondiente figura en el casquillo de la lámpara o en la ampolla de vidrio.

ADVERTENCIA

Si no se enciende el alumbrado del vehículo en función de las condiciones meteorológicas existentes, la vía no se iluminará lo suficiente. Los demás usuarios de la vía no podrán ver el vehículo o lo harán solo con dificultad. Esto puede ocasionar accidentes y que se produzcan lesiones graves o mortales.

• Compruebe periódicamente el sistema de alumbrado y los intermitentes del vehículo.
• Si es necesario, repare el sistema de alumbrado y los intermitentes.

ADVERTENCIA

Si se cambia inadecuadamente una lámpara en el vano delantero, se pueden producir accidentes y lesiones graves.

• Siga siempre las operaciones descritas y tenga en cuenta las medidas de seguridad de validez general.
• No cambie nunca una lámpara si no conoce bien las operaciones necesarias.
• Si no está seguro de cómo se cambia una lámpara, encargue los trabajos necesarios a un taller especializado debidamente cualificado. Volkswagen recomienda un concesionario Volkswagen.

ADVERTENCIA

Al cambiar una lámpara, las piezas cortantes de las carcasas de las lámparas y las lámparas calientes o que exploten pueden causar lesiones.

• Cambie una lámpara únicamente cuando se haya enfriado completamente.
• Al cambiar las lámparas, protéjase siempre las manos.

AVISO

Si entrara agua en la carcasa del faro, podrían producirse daños en el sistema eléctrico.

• Tras cambiar una lámpara, monte siempre las tapas en la carcasa del faro.
• Tras montarlas, compruebe siempre que estén fijadas correctamente.
