Volkswagen ID.3: Información relativa al cambio de lámparas

Para cambiar lámparas, efectúe siempre las siguientes operaciones en el orden indicado→ :

1. En la medida de lo posible, sitúe el vehículo sobre un terreno llano y firme a una distancia prudencial del tráfico rodado tomando las medidas de seguridad necesarias.
2. Conecte el freno de estacionamiento electrónico.
3. Apague las luces.
4. Sitúe la palanca de los intermitentes en la posición básica.
5. Desconecte el sistema de propulsión.
6. Espere a que se apague la iluminación exterior de orientación.
7. Espere a que se enfríe la lámpara en cuestión.
8. Compruebe visualmente si hay algún fusible fundido (→ Fusibles) .
9. Cambie la lámpara en cuestión siguiendo las instrucciones → .

   Sustituya las lámparas solo por otras nuevas del mismo tipo. La denominación correspondiente figura en el casquillo de la lámpara o en la ampolla de vidrio.

   Por norma general, no toque la ampolla de vidrio con los dedos. Las huellas que dejan los dedos se evaporan con el calor de la lámpara encendida, se depositan sobre el reflector y reducen la intensidad luminosa del faro.

10. Después de cambiar la lámpara, compruebe que funciona.

    Si no funciona, puede deberse a que no esté montada correctamente, a que el conector no esté acoplado correctamente o, de nuevo, a un fallo de la lámpara.

11. Siempre que cambie una lámpara de la parte delantera del vehículo, encargue que se compruebe el reglaje de los faros a un taller especializado cualificado para ello. Volkswagen recomienda un concesionario Volkswagen.

ADVERTENCIA

Si se ignoran las operaciones descritas para cambiar una lámpara, se pueden producir accidentes. Como consecuencia se pueden producir lesiones graves.

• Siga siempre las operaciones descritas y tenga en cuenta las medidas de seguridad de validez general.

AVISO

Si se desmontan y montan los embellecedores y los faros incorrectamente, se pueden producir daños en la pintura y la carrocería del vehículo.

• Desmonte y vuelva a montar los faros y los embellecedores con cuidado.

Cambiar las lámparas de los faros de tecnología LED

Pasos previos

Realice las siguientes operaciones únicamente en el orden indicado:

1. Tenga en cuenta la información sobre el cambio de lámparas y realice las operaciones correspondientes.
2. Abra el capó delantero.

Para cambiar las lámparas, no hay que desmontar el faro.

Cambiar la lámpara del intermitente

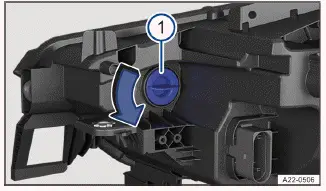

Fig. 1 En el lado derecho del vano delantero: parte trasera del faro.

1. Portalámparas del intermitente



1. Gire el portalámparas en el sentido de la flecha y extráigalo → fig. 1 (1) .
2. Sustituya la lámpara averiada por otra nueva del mismo tipo.
3. Coloque el portalámparas en el faro con cuidado y gírelo en el sentido contrario al de la flecha, hasta el tope → fig. 1 (1) .
4. Cierre el capó delantero.

La figura muestra el faro derecho por detrás. El faro izquierdo es simétrico.

Introducción al tema

Debido a que el vehículo se sigue desarrollando continuamente, a que los fusibles se asignan en función del equipamiento y a que un fusible puede corresponder a varios consumidores eléctricos, al cierre de la edición no había sido posible elaborar un cuadro general completo con las posiciones de los fusibles. En un taller especializado debidamente cualificado se puede solicitar información más detallada sobre la asignación de los fusibles. Volkswagen recomienda un concesionario Volkswagen.

Un fusible puede corresponder, por lo general, a varios consumidores eléctricos. De igual modo, a un consumidor le pueden corresponder varios fusibles.

No sustituya los fusibles sin haber eliminado primero la causa de la avería. Si se vuelve a fundir un fusible poco después de cambiarlo, encargue una revisión del sistema eléctrico a un taller especializado cualificado para ello.

Volkswagen recomienda un concesionario Volkswagen.

Fusibles para los servicios de emergencia

En la caja de fusibles del tablero de instrumentos hay un fusible del sistema de alto voltaje marcado con una banderita especial para permitir a los servicios de emergencia dejar el vehículo sin tensión lo antes posible. No cambie nunca usted mismo este fusible ni lo coloque en el lugar donde van otros fusibles → . Si este fusible se averiase, encargue su sustitución siempre a un taller especializado cualificado para ello. Volkswagen recomienda un concesionario Volkswagen.

ADVERTENCIA

La tensión del sistema de alto voltaje puede causar descargas eléctricas, quemaduras graves y la muerte!

• No toque nunca los cables eléctricos del vano delantero.
• No cambie ni repare nunca usted mismo los fusibles del sistema de alto voltaje.
• Encargue siempre estos trabajos a un taller especializado cualificado para ello. Volkswagen recomienda un concesionario Volkswagen.

ADVERTENCIA

La utilización de fusibles inadecuados, la reparación de fusibles y el puenteo de un circuito eléctrico sin fusibles puede provocar daños graves o un incendio en el vehículo. Como consecuencia, se pueden producir lesiones graves o mortales.

• Sustituya los fusibles únicamente por otros del mismo amperaje y tamaño. Asegúrese de que el color y el grabado sean idénticos a los del fusible averiado.
• No repare nunca fusibles.
• No sustituya nunca un fusible por una tira metálica, un clip u otro objeto similar.

AVISO

Los fusibles de alto voltaje marcados con una banderita especial en la caja de fusibles del tablero de instrumentos sirven exclusivamente para que los servicios de emergencia dejen el vehículo sin tensión en caso de emergencia. Si se extraen estos fusibles de forma inadecuada, pueden producirse daños en el vehículo.

• No extraiga nunca los fusibles marcados con una banderita especial en el tablero de instrumentos.
• Si se ha desconectado el sistema de alto voltaje, solicite ayuda especializada. El vehículo ya no está en disposición de circular.

AVISO

Si se cambia un fusible con el encendido o el sistema de propulsión conectados o las luces o cualquier otro consumidor eléctrico encendidos, el sistema eléctrico puede sufrir daños.

• Desconecte siempre el sistema de propulsión y apague las luces y otros consumidores eléctricos.
• Al cambiar fusibles, asegúrese de que no sea posible conectar el sistema de propulsión.

AVISO

Si se sustituye un fusible por otro de mayor amperaje, podrían producirse daños en algún otro punto del sistema eléctrico del vehículo.

• No sustituya nunca un fusible por otro de mayor amperaje.

AVISO

La presencia de suciedad y humedad en las cajas de fusibles puede originar daños en el sistema eléctrico.

• Cuando estén abiertas, proteja las cajas de fusibles de la suciedad y la humedad.
• Evite los cortocircuitos en el sistema eléctrico.
• Compruebe que las cubiertas de las cajas de fusibles estén de nuevo bien cerradas y sin daños.

En el vehículo hay más fusibles de los indicados en este capítulo. Estos solo deberían ser sustituidos por un taller especializado cualificado para ello. Volkswagen recomienda un concesionario Volkswagen.
